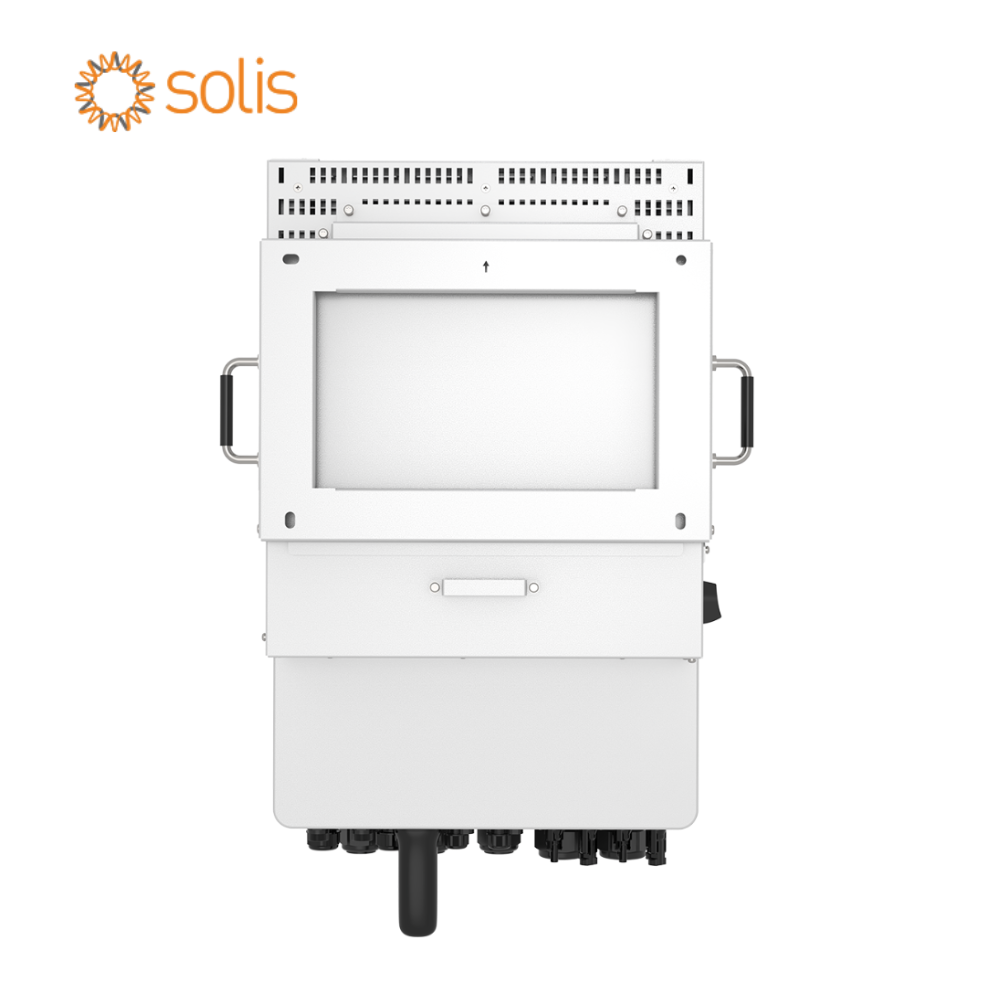

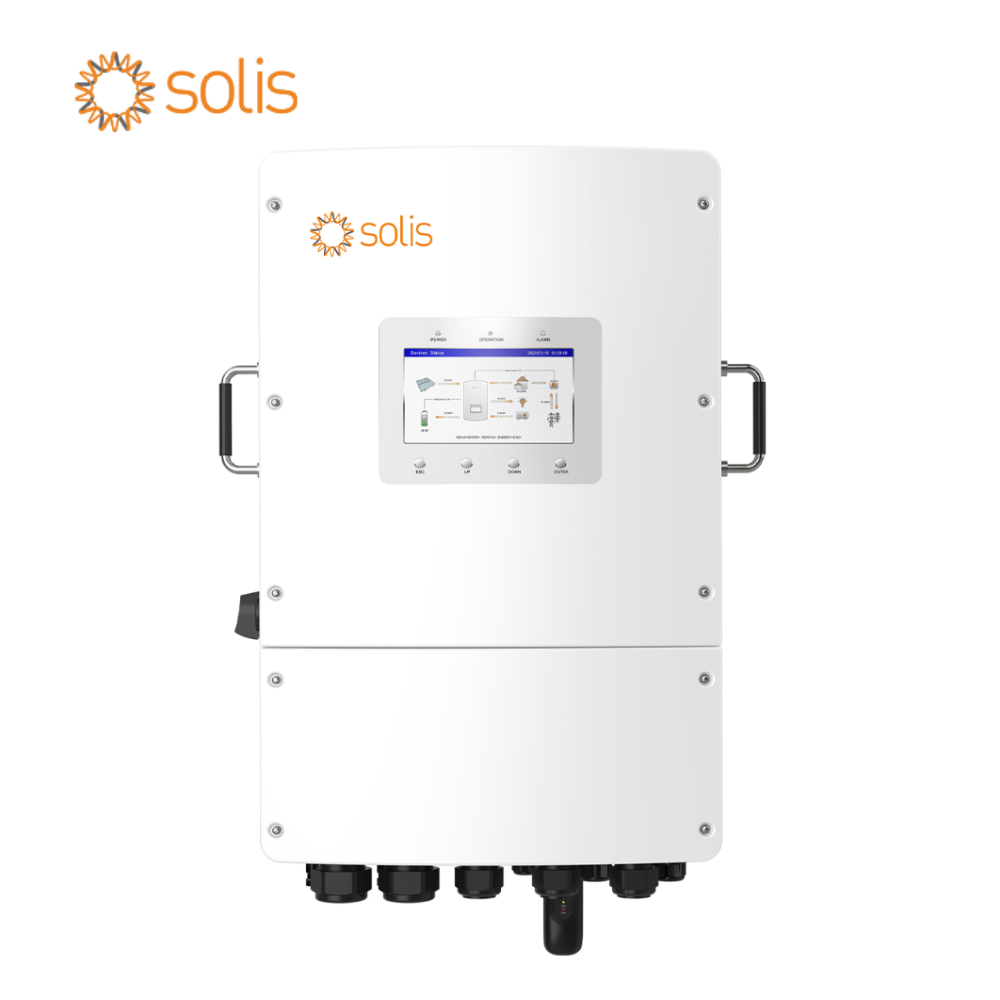

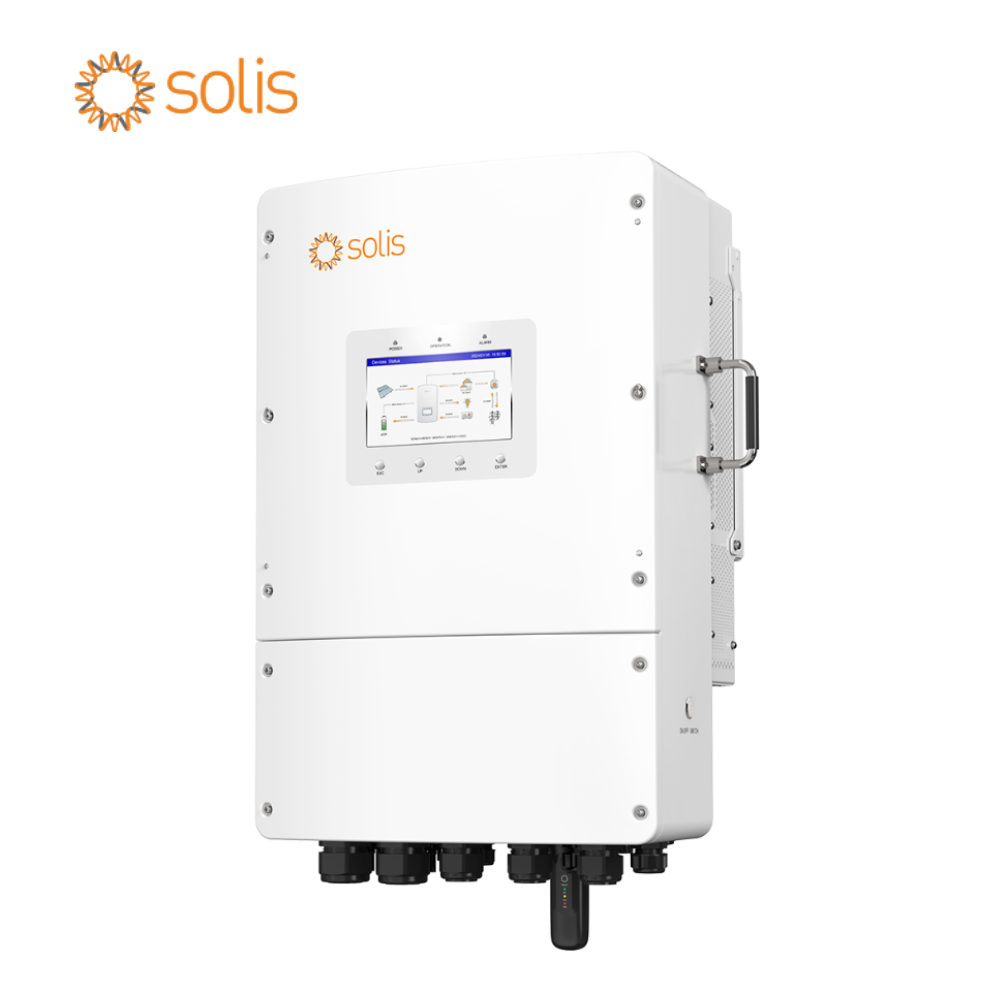

Solis-EH3P10K02-NV-YD-L-S6 10 kW hibridinis inverteris

Nuolatinė srovė (įvestis) FV pusėje:

• Maksimali naudingoji fotovoltinio modulio įvesties galia: 16 kW
• Maksimali įvesties įtampa: 1000 V
• Vardinė įtampa: 550 V
• Paleidimo įtampa: 160 V
• MPPT įtampos diapazonas: 200–850 V
• Maksimali įvesties srovė: 20 A / 40 A
• Maksimali trumpojo sujungimo srovė: 30 A / 50 A
• MPPT sk. / Maks. įvesties grupių skaičius: 2 / 3

Akumuliatorius:

• Akumuliatoriaus tipas: Ličio – jonų
• Akumuliatoriaus įtampos diapazonas: 40–60 V
• Maks. įkrovos / iškrovos srovė: 220 A
• Komunikacija: CAN / RS485

Kintamoji srovė (išvestis) Tinklo pusėje:

• Vardinė išvesties galia: 10 kW
• Maksimali tariama išvesties galia: 10 kVA
• Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V
• Vardinė tinklo dažnis: 50 Hz / 60 Hz
• Vardinė tinklo išvesties srovė: 15,2 A / 14,4 A
• Maksimali išvesties srovė: 15,2 A / 14,4 A
• Galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo)
• THDi: < 3 %

Nuolatinė srovė (įvestis) Tinklo pusėje:

• Maksimali įvesties galia: 10 kW
• Maksimali įvesties srovė: 15,2 A
• Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V
• Vardinė tinklo dažnis: 50 Hz / 60 Hz

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje:

• Vardinė išvesties galia: 10 kW
• Atsargos persijungimo laikas: < 10 ms
• Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V
• Vardinė tinklo dažnis: 50 Hz / 60 Hz
• Vardinė tinklo išvesties srovė: 15,2 A / 14,4 A
• THDv: < 3 %

Efektyvumas:

• Maksimalus efektyvumas: 97,6 %
• EU efektyvumas: 97,0 %

Apsauga:

• DC apsauga nuo atvirkštinio poliškumo
• Apsauga nuo trumpojo jungimo
• Išvesties apsauga nuo viršsrovių
• Anti-Islanding apsauga
• Apsauga nuo viršįtampių

Bendrieji duomenys:

• Matmenys (plotis x aukštis x gylis): 430 x 660 x 295 mm
• Svoris: 42 kg
• Topologija: Neizoliuotas
• Darbinė aplinkos temperatūra: –40 ~ 60 °C
• Apsaugos klasė: IP66

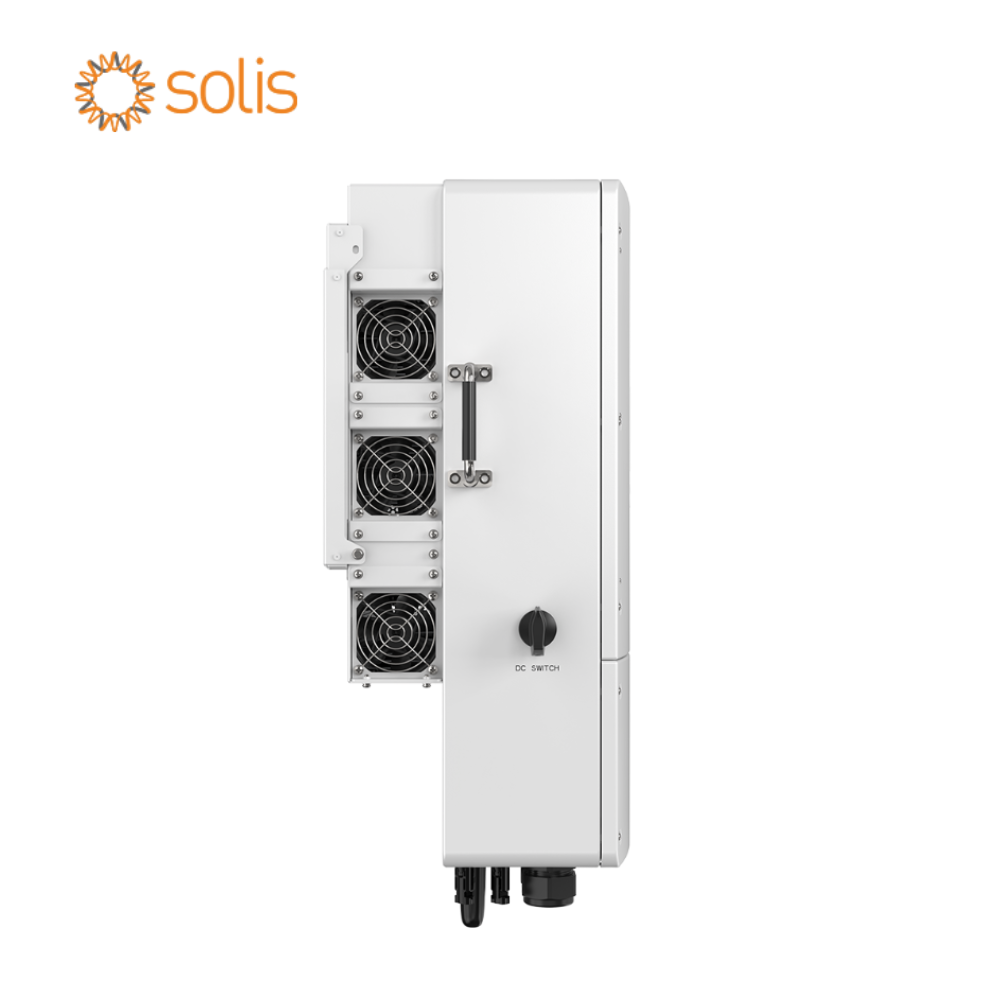

• Aušinimo koncepcija: Pažangus perteklinis ventiliatoriaus aušinimas
• Maksimalus darbinis aukštis: 4000 m
• Tinklo prijungimo standartas: NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, PEA\MEA
• Saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3

Savybės:

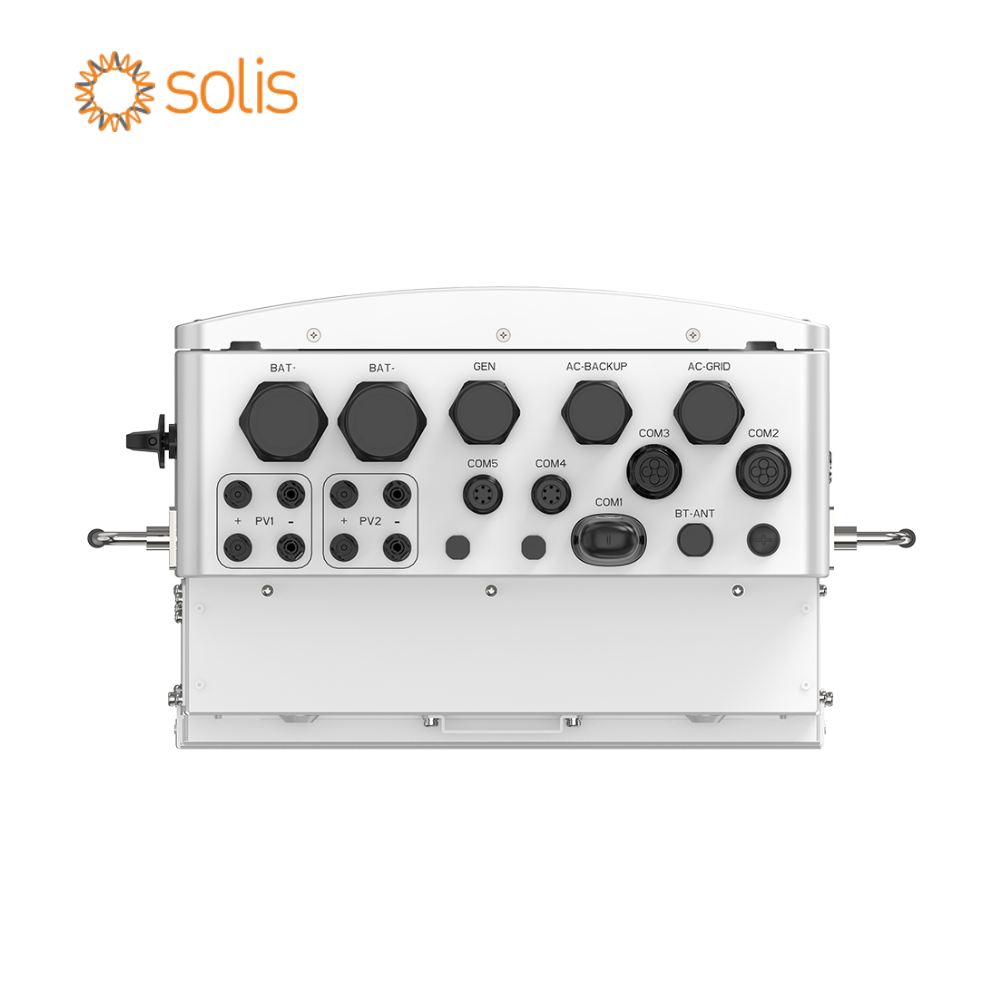

• Nuolatinės srovės (DC) jungtis: MC4 greitosios jungties kištukas (PV) ir sraigtinis gnybtas (akumuliatorius)
• Kintamos srovės (AC) jungtis: Sraigtinis terminalas
• Ekranas: LED + Bluetooth + APP
• Komunikacija: CAN, RS 485, Ethernet; Wi-Fi / Cellular / LAN (pasirinktinai)
