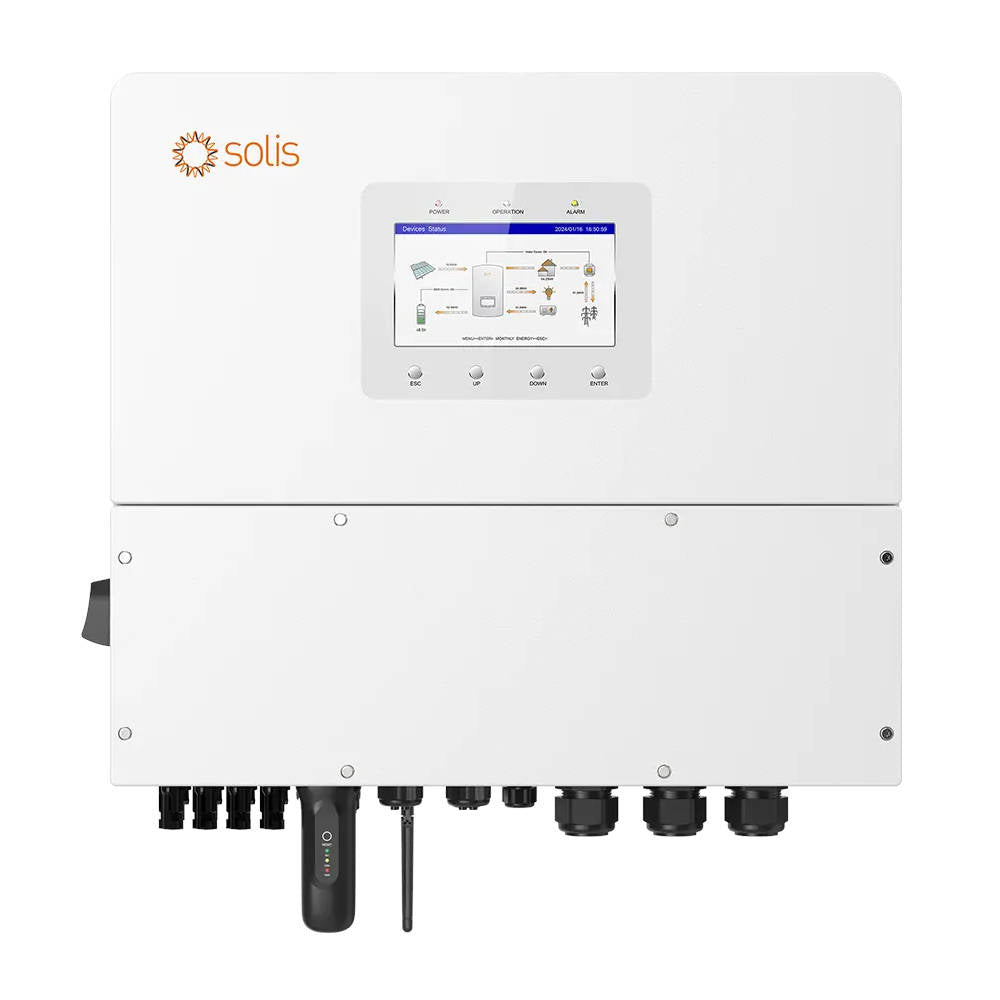

Solis EH3P12K-H-S6 12 kW hibridinis inverteris

Techniniai parametrai

Nuolatinė srovė (įvestis) FV pusėje

• Rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 24 kW
• Maksimali naudingoji fotovoltinio modulio įvesties galia: 20 kW
• Maksimali įvesties įtampa: 1000 V
• Vardinė įtampa: 600 V
• Paleidimo įtampa: 160 V
• MPPT įtampos diapazonas: 200–850 V
• Maksimali įvesties srovė: 20 A / 20 A / 20 A / 20 A
• Maksimali trumpojo sujungimo srovė: 30 A / 30 A / 30 A / 30 A
• Maks. įvesties galia vienam MPPT: 8 kW
• MPPT sk./ maks. įvesties grupių skaičius: 4 / 4

Akumuliatorius

• Akumuliatoriaus tipas: Ličio – jonų
• Akumuliatoriaus įtampos diapazonas: 120–800 V
• Maks. įkrovos / iškrovos galia: 12 kW
• Maks. įkrovos / iškrovos srovė: 50 A
• Komunikacija: CAN / RS485

Kintamoji srovė (išvestis) tinklo pusėje

• Vardinė išvesties galia: 12 kW
• Maksimali tariama išvesties galia: 12 kVA
• Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V
• Vardinis tinklo dažnis: 50 Hz / 60 Hz
• Vardinė tinklo išvesties srovė: 18,2 A / 17,3 A
• Maksimali išvesties srovė: 18,2 A / 17,3 A
• Galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo)
• THDi: < 3 %

Nuolatinė srovė (įvestis) tinklo pusėje

• Maksimali įvesties galia: 18 kW
• Maksimali įvesties srovė: 30 A
• Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V
• Vardinis tinklo dažnis: 50 Hz / 60 Hz

Kintamoji srovė (išvestis) atsargos („Back-up“) pusėje

• Vardinė išvesties galia: 12 kW
• Pikinė tariamoji išėjimo galia: 2 kartus didesnė vardinė galia, 10 s
• Atsargos („Back-up“) persijungimo laikas: < 10 ms
• Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V
• Vardinis tinklo dažnis: 50 Hz / 60 Hz
• Vardinė tinklo išvesties srovė: 18,2 A / 17,3 A
• THDi: < 3 %

Efektyvumas

• Maksimalus efektyvumas: 98,5 %
• EU efektyvumas: 97,5 %
• Akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %
• Akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %

Apsauga

• DC apsauga nuo atvirkštinio poliškumo
• Apsauga nuo trumpojo jungimo
• Išvesties apsauga nuo viršsrovių
• AFCI apsauga sumažina gaisro riziką
• Anti-Islanding apsauga
• FV apsauga nuo viršįtampių
• Akumuliatoriaus reversinė apsauga
• Integruotas DC išjungiklis

Inverterio Solis-EH3P12K-H-S6 bendrieji duomenys

• Matmenys (plotis x aukštis x gylis): 563 x 546 x 235 mm
• Svoris: 31 kg
• Topologija: be transformatorių
• Suvartojimas budėjimo režimu: < 25W
• Darbinė aplinkos temperatūra: –25 ~ 60 °C
• Apsaugos klasė: IP66
• Aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas
• Maksimalus darbinis aukštis: 2000 m
• Tinklo prijungimo standartas: EN 50549-1, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1
• Saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2

Savybės

• Nuolatinės srovės (DC) jungtis: MC4
• Akumuliatoriaus jungtis: OT terminal
• Kintamos srovės (AC) jungtis: OT terminal
• Ekranas: LED + Bluetooth + APP
• Komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LAN (pasirinktinai)
