Solis GR3P20K-S5 20 kW inverteris

techniniai parametrai

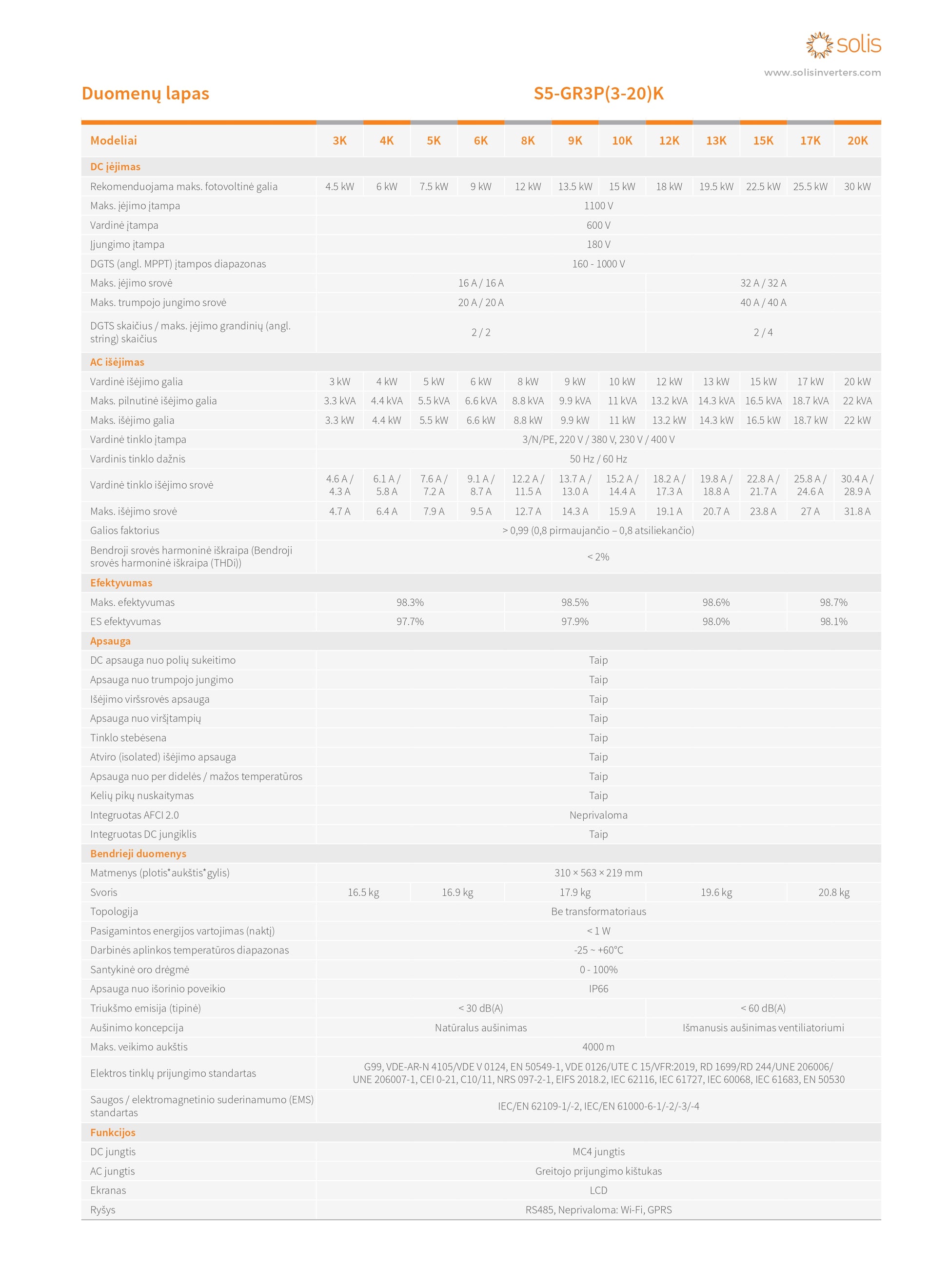

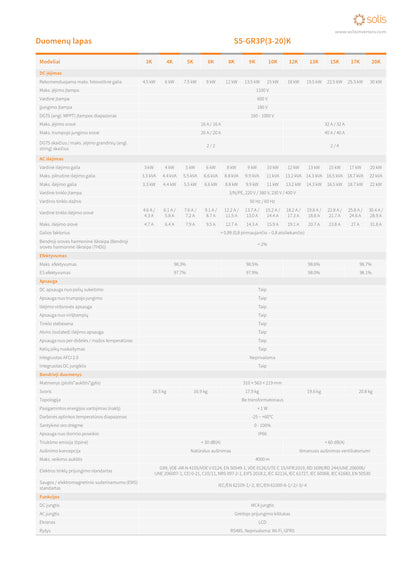

Nuolatinė srovė (įvestis):

• Maksimali įvesties galia: 22,5 kW
• Maksimali įvesties įtampa: 1100 V
• Vardinė įtampa: 600 V
• Paleidimo įtampa: 180 V
• MPPT įtampos diapazonas: 160–1000 V
• Maksimali įvesties srovė: 32 A / 32 A
• Maksimali trumpojo sujungimo srovė: 40 A / 40 A
• MPPT skaičius / Maks. įvesties grupių skaičius: 2 / 4

Kintamoji srovė (išvestis):

• Vardinė išvesties galia: 15 kW
• Maksimali tariama išvesties galia: 16,5 kVA
• Maksimali išvesties galia: 16,5 kW
• Vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Vardinė tinklo dažnis: 50 Hz / 60 Hz
• Vardinė tinklo išvesties srovė: 22,8 A / 21,7 A
• Maksimali išvesties srovė: 23,8 A
• Galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo)
• THDi: < 2 %

Efektyvumas:

• Maksimalus efektyvumas: 98,6 %
• EU efektyvumas: 98 %

Apsauga:

• DC apsauga nuo atvirkštinio poliškumo
• Apsauga nuo trumpojo jungimo
• Išvesties apsauga nuo viršsrovių
• Apsauga nuo viršįtampių (DC / AC)
• Tinklo stebėjimas (monitoringas)
• Anti-Islanding apsauga
• Temperatūros apsauga
• AFCI apsauga sumažina gaisro riziką
• Integruotas DC jutiklis (pasirinktina)

Inverterio bendrieji duomenys:

• Matmenys (plotis x aukštis x gylis): 310 x 563 x 219 mm
• Svoris: 18,8 kg
• Topologija: Be transformatorių
• Naktinis suvartojimas: < 1 W (naktį)
• Darbinė aplinkos temperatūra: – 25 ~ 60 °C
• Santykinė drėgmė: 0 ~ 100 %
• Apsaugos klasė: IP66
• Aušinimo koncepcija: Natūrali konvekcija
• Maksimalus darbinis aukštis: 4000 m
• Tinklo prijungimo standartas: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530
• Saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Savybės:

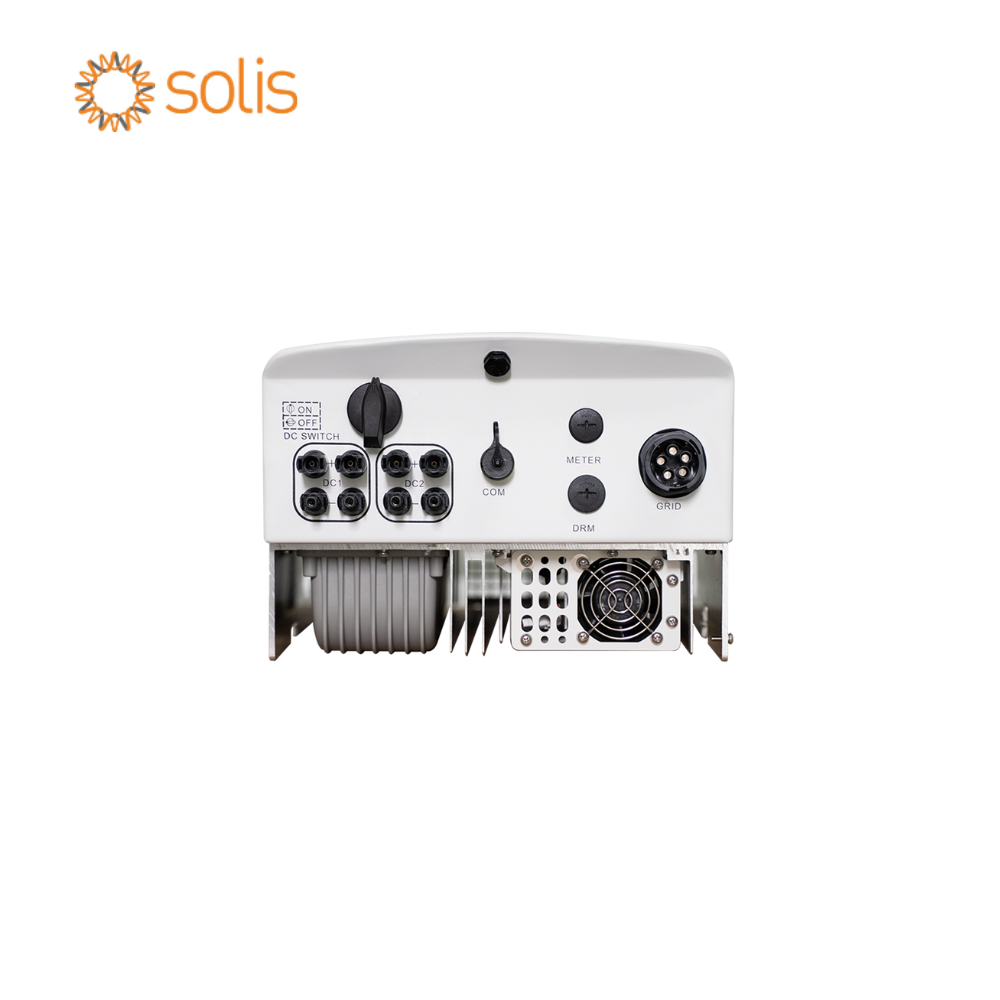

• Nuolatinės srovės (DC) jungtis: MC4
• Kintamos srovės (AC) jungtis: Gnybtų plokštė

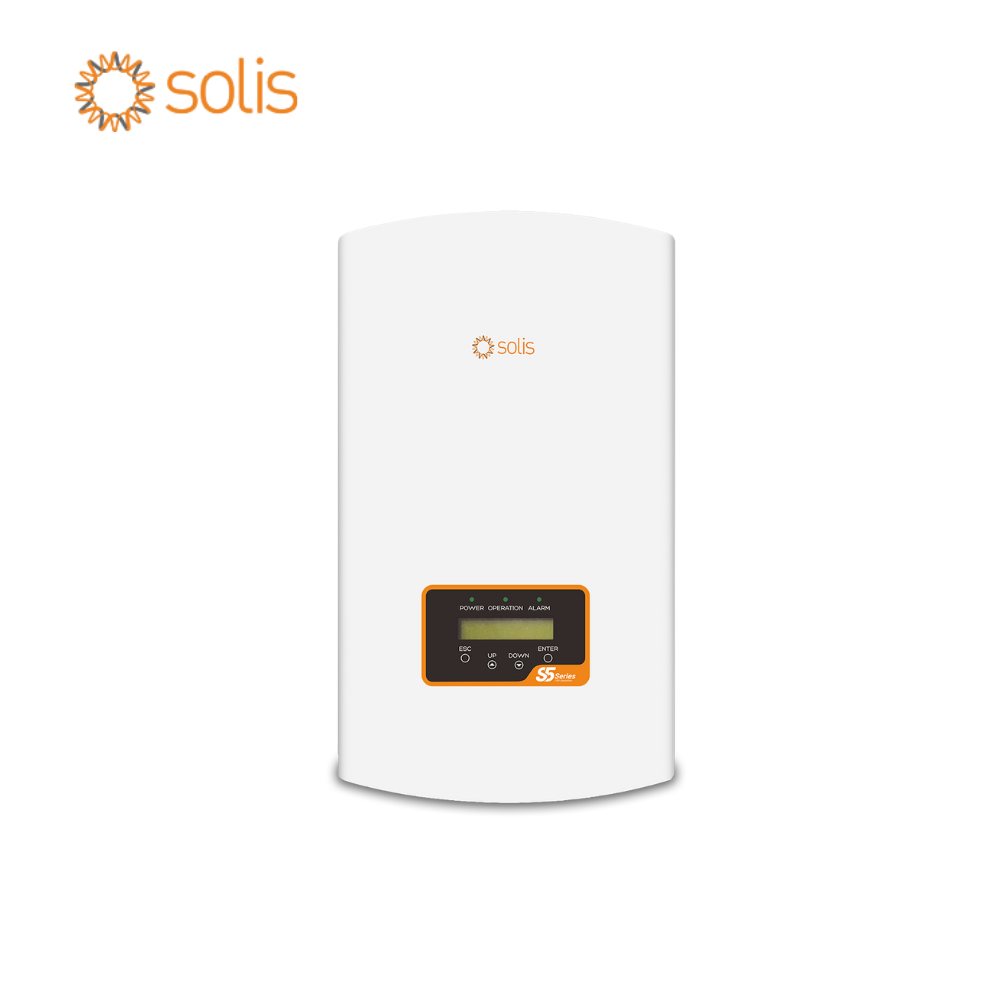

• Ekranas: LCD
• Komunikacija: RS 485; Wi-Fi / GPRS
