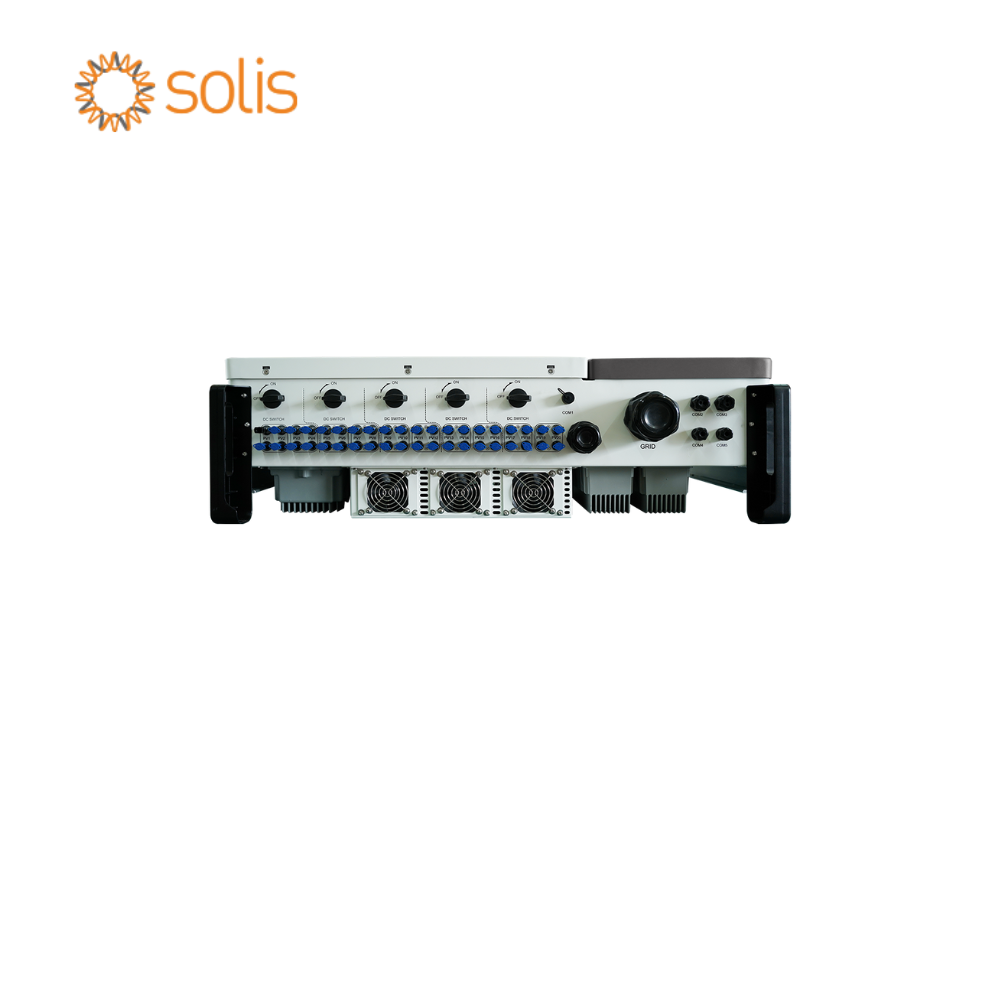

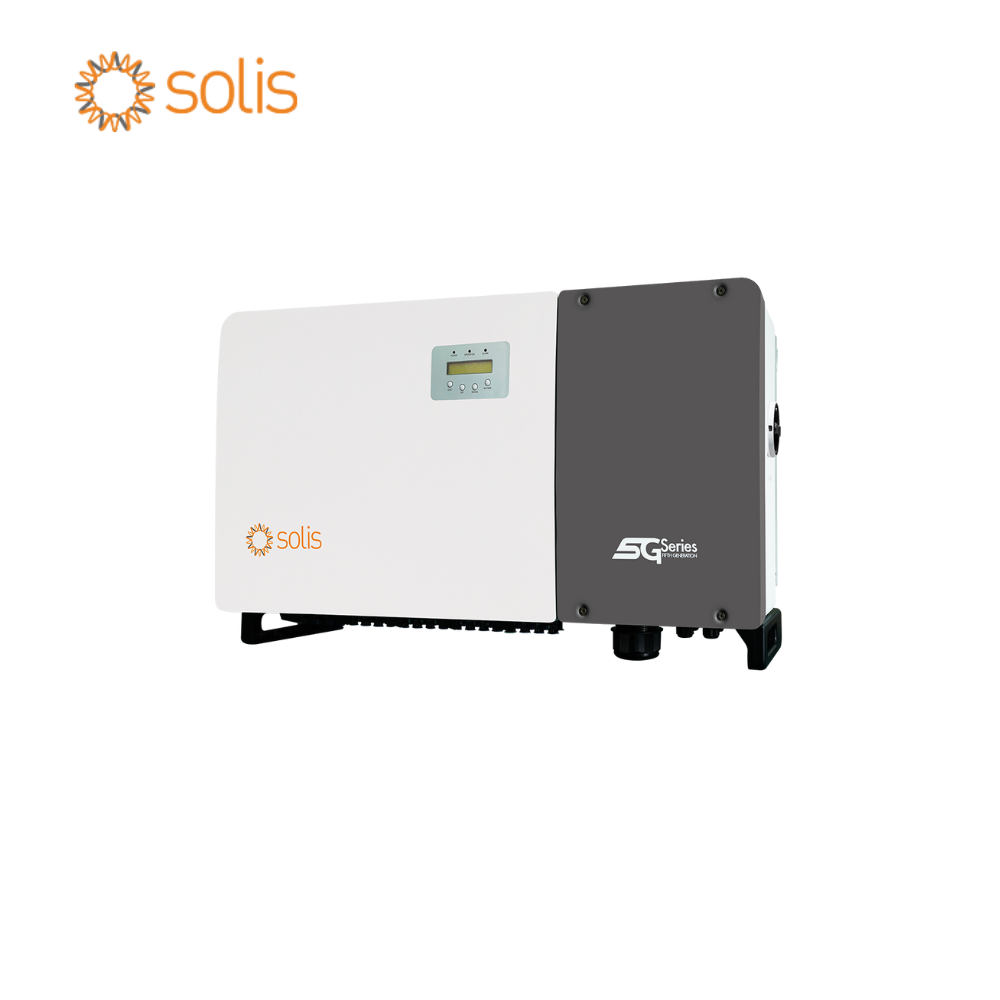

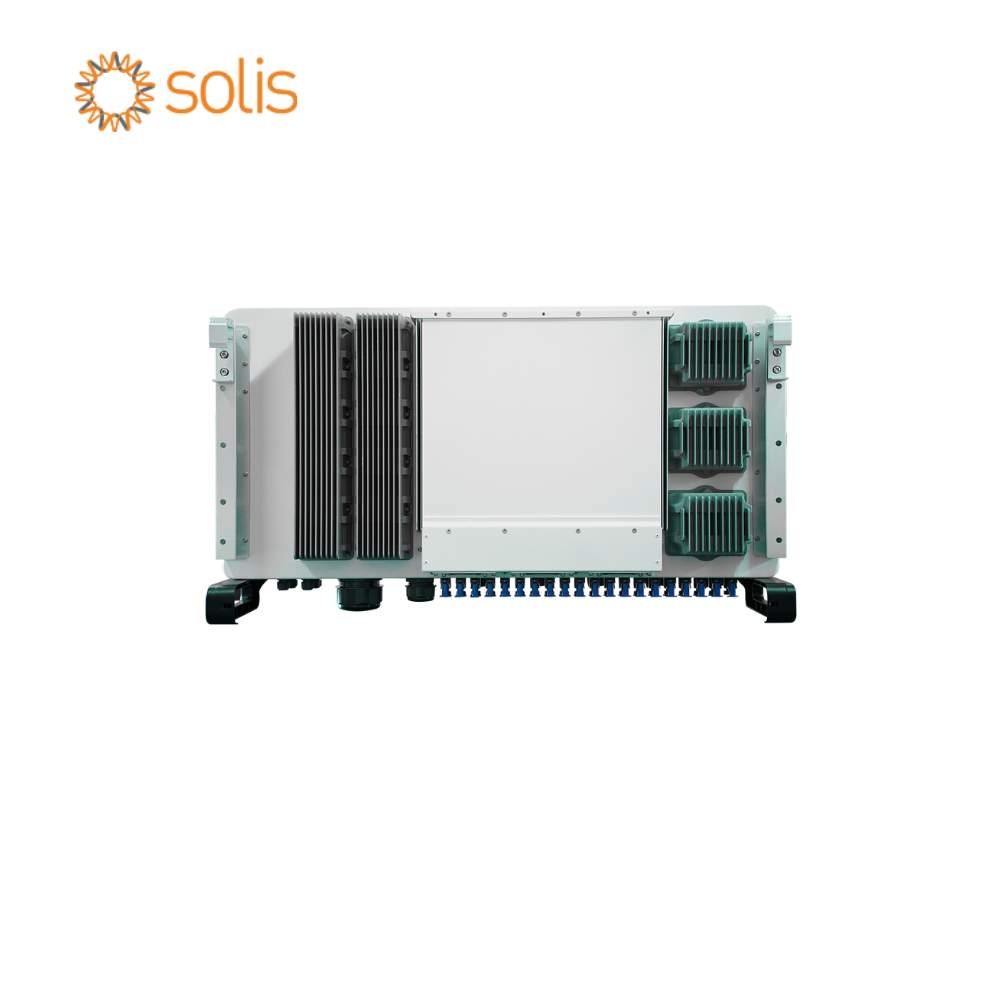

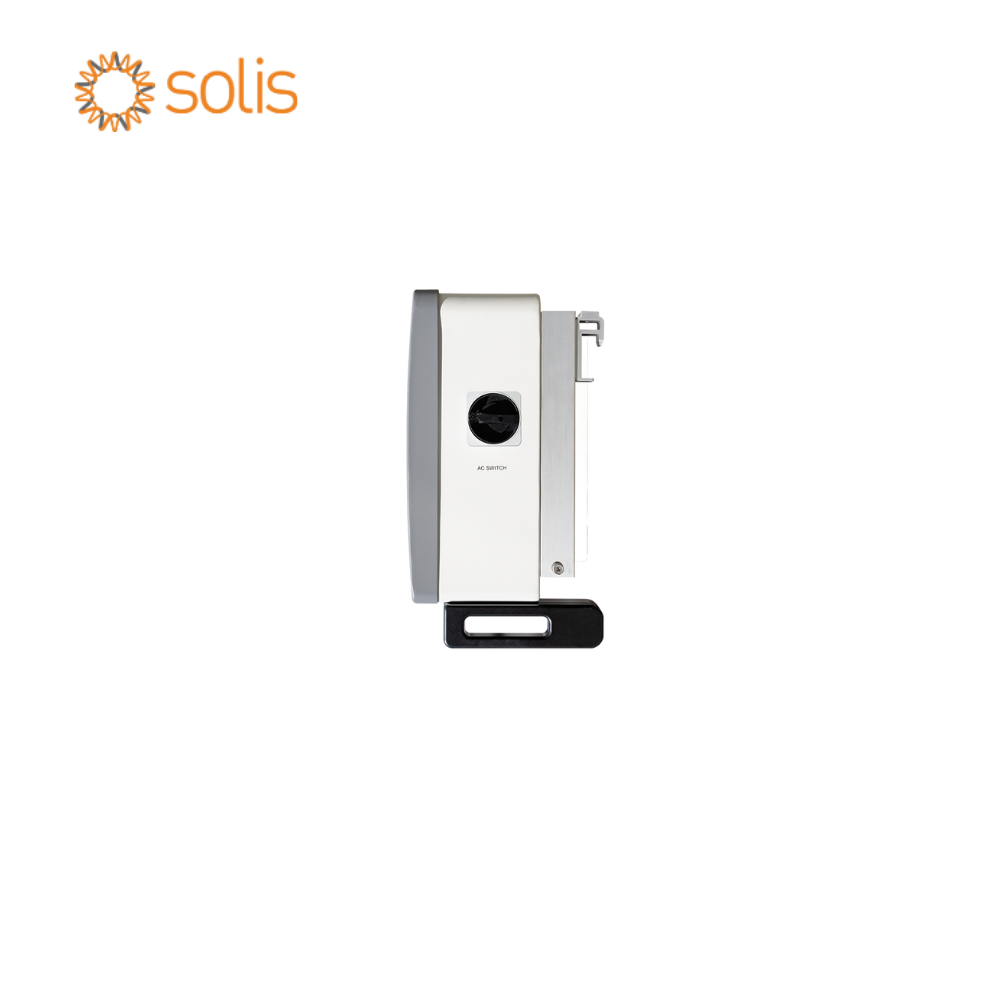

Solis-100K-HV-5G 100 kW inverteris

Techniniai parametrai:

Nuolatinė srovė (įvestis):

• Maksimali įvesties įtampa: 1100 V
• Vardinė įtampa: 720 V
• Paleidimo įtampa: 195 V
• MPPT įtampos diapazonas: 180–1000 V
• Maksimali įvesties srovė: 10 x 26 A
• Maksimali trumpojo sujungimo srovė: 10 x 40 A
• MPPT skaičius / Maks. įvesties grupių skaičius: 10 / 20

Kintamoji srovė (išvestis):

• Vardinė išvesties galia: 100 kW
• Maksimali tariama išvesties galia: 110 kVA
• Maksimali išvesties galia: 110 kW
• Vardinė tinklo įtampa: 3/PE, 480 V
• Vardinė tinklo dažnis: 50 Hz / 60 Hz
• Vardinė tinklo išvesties srovė: 120,3 A
• Maksimali išvesties srovė: 132,3 A
• Galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo)
• THDi: < 3 %

Efektyvumas:

• Maksimalus efektyvumas: 98,8 %
• EU efektyvumas: 98,5 %

Apsauga:

• DC apsauga nuo atvirkštinio poliškumo
• Apsauga nuo trumpojo jungimo
• Išvesties apsauga nuo viršsrovių
• Apsauga nuo viršįtampių (DC Type II/ AC Type II)
• Tinklo stebėjimas (monitoringas)
• Anti-Islanding apsauga
• Temperatūros apsauga
• AFCI apsauga sumažina gaisro riziką
• Integruotas PID atkūrimas (pasirinktina)
• Integruotas DC jutiklis
• Integruotas AC jutiklis (pasirinktina)

Bendrieji duomenys:

• Matmenys (plotis x aukštis x gylis): 1050 x 567 x 314,5 mm (su AC jutikliu)
• Svoris: 82 kg
• Topologija: be transformatorių
• Naktinis suvartojimas: < 2W (naktį)
• Darbinė aplinkos temperatūra: – 30 ~ 60 °C
• Santykinė drėgmė: 0 ~ 100 %
• Apsaugos klasė: IP66
• Aušinimo koncepcija: pažangus atsarginis ventiliatoriaus aušinimas
• Maksimalus darbinis aukštis: 4000 m
• Tinklo prijungimo standartas: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530
• Saugumo / EMC standartas: IEC/EN 62109-1/ -2, IEC/EN 61000-6-2/ -4

Savybės:

• Nuolatinės srovės (DC) jungtis: MC4
• Kintamos srovės (AC) jungtis: OT terminal (maks. 185 mm²)
• Ekranas: LCD
• Komunikacija: RS 485; Wi-Fi / GPRS / PLC (pasirinktinai)
